廣泛用于于6～10kV的環網、終端用戶，用于工業園區、居民小區、商業中心、公園、車站、機場、港口、油田和臨時性設施等戶外場所。

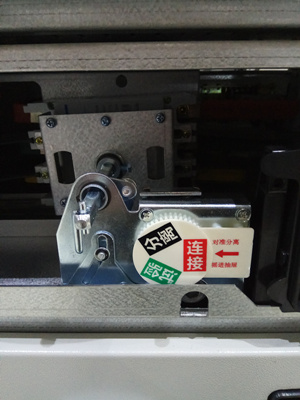

1 動力配電中心(以下簡稱PC) PC柜內分割成四個隔室： 水平母線隔室：在柜的后部；功能單元隔室：在柜前上部或柜前左邊； 電纜隔室：在柜前下部或柜前右邊；控制回路隔室：在柜前上部； 　分隔措施：水平母線隔室與功能單元隔室、電纜隔室之間采用三聚氰胺酚醛平心板或鋼板分隔。 　控制回路隔室與功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。 　左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。 2 抽出式電動控制中心和小電流的動力配電中心(以下簡稱為抽出式MCC) 　抽出式MCC柜內分成三個隔室，即柜后部的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。 3 可移式電動機控制中心和小電流動力配電中心(以下可簡稱為可移式MCC) 　3.1 可移式MCC的框體結構特征同2.1和2.2。 　3.2 功能單元設計成可移式結構，功能單元與垂直母線的連接，采用一次隔離觸頭，即使與其連接的電路是帶電的，也可以從設備中完整地取出和放回該功能單元，另一端為固定式結構。 　3.3 可移式MCC的功能單元分為8E/4，8E/2，8E，16E，24E，32E和40E。功能單元隔室總高度也是72E。 4 母線系統 　4.1 水平母線安裝于柜后獨立的母線隔室中，它有二個可選擇的安裝位置，即柜高的三分之一或三分之二處，母線可按需要裝于上部或下部，也可以上下二組同時安裝，二組母線可以單獨使用，也可以并聯使用。每相母線由2根或8根母線并聯，母排截面有10×32×2，10×60×2，10×80×2，10×60×4，10×80×2×2和10×60×4×2 六種。 　4.2 垂直母線 垂直母線50×30×5的"L"型銅母線，它被嵌裝于用阻燃型塑料制造的功能板中。帶電部分的防護達IP20。 　4.3 中性母線(N線)和中性保護母線(PE線或PEN線)中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中，N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，二者之間如用導體連接，即成PEN線
